KYN28-12(国网标准化)铠装移开式交流金属封闭开关柜

内容详情

产品概述:

KYN28-12型(国标准化)装开式交流金属封闭开关柜系额定电压 3.6~12V三相交流 50HZ 的户内成套配电装置。用于发电送电、电业系统和工矿企业变电所受电、配电,还可以用于频繁启动高压电动机等。

本开关柜能满足GB/T3906、GB/T1984、DL/T593等标准的要求,并且有防止误操作断路器、防止负荷推拉手车、防止带电关合接地开关、防止接地开关在接地位置时送电和防止误入带电间隔等“五防功能。

★仪表门采用最新国网旋钮多点式快开锁,中下门采用拉手式快开锁 (中门4 锁点,下门3 锁点);

★眉头颜色统一为国网绿,CMYK值为 C100M5Y50K40,PANTONG3292C;

★接地联锁采用最新扁铁式结构,保证 C相铜排净距离>125mm;

★断路器中门配有紧急分闸,中门挂锁,手车操作孔及地刀操作孔挂锁,底盘车联锁(即关上中门才能操作手车,手车在工作位置时中门无法打开);

★活门机构带闭锁装置;

★观察窗玻璃均采用双层夹胶带屏蔽网接地线引出的钢化玻璃;

★柜后照明灯配有防爆置及开关小封板;

★触头盒安装板采用不锈钢制作,顶盖制作加高 80mm 通风泄压盖,满足GB/T 11022-2011温升要求;

★采用最新地刀操作孔挂锁,解决了与下降柜体拼柜时老式挂锁会干涉的问题;

★铭牌按国网参数设计。

技术参数:

★额定参数

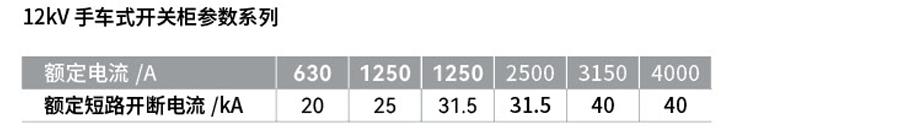

在满足配网需要的基础上兼顾了变电站中12kV开关柜设备的技术要求根据额定电流、额定短路开断电流确定以下六个参数序列。


正常和特殊使用条件:

★满足DL/T593中户内开关设备和控制设备的正常使用条件。

★周围空气温度最高不超过40℃,且24h内测得的平均温度不超过35℃,周围空气最低温度为-25℃。

★阳光辐射的影响可以忽略。

★海拔不超过1000m。

★周围空气没有明显地受到尘埃烟、腐蚀性和/或可燃性气体、蒸汽或盐雾的污染,外绝缘的最小标称爬电距离应满足户内开关设备外绝缘的爬电距离要求。

★湿度条件如下:

一在24h内测得的相对湿度的平均值不超过95%

一月相对湿度的平均值不超过90%。

★来自开关设备和控制设备外部的振动或地震可以忽略。

典型结构方案:

12kV手车式开关柜典型结构方案共计7大类典型结构方案、12小类典型结构方案。其中7大类典型结构方案包括架空进线柜、电缆进线柜、电缆出线柜、分段柜、隔离柜、PT 柜所用变柜。其中架空进线含4小类结构方案,电缆进线柜、PT 柜各含2小类结构方案、电缆出线柜、分段柜、隔离柜、所用变柜各1类结构方案。

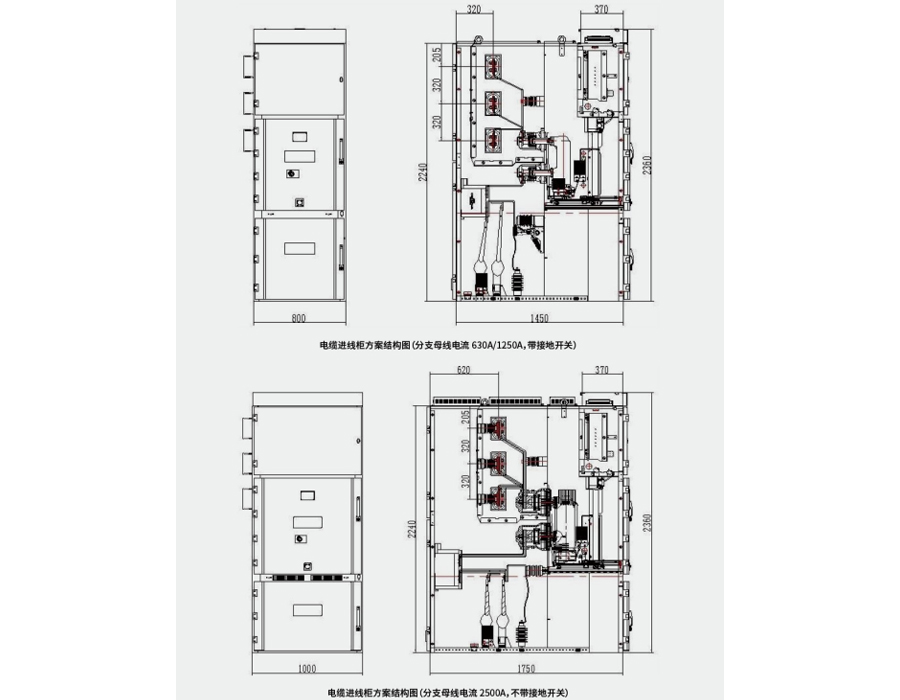

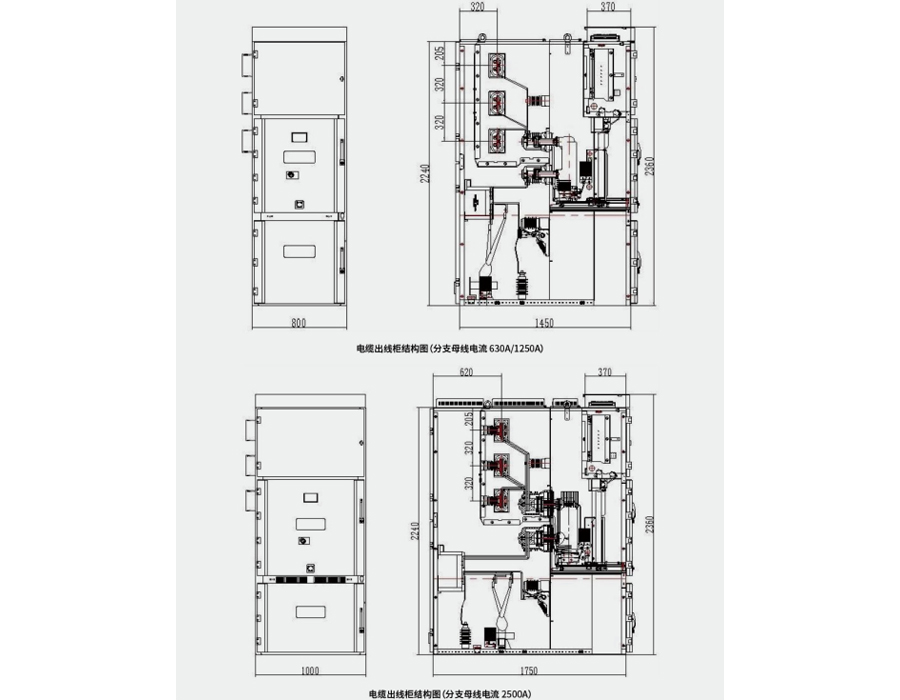

外形尺寸:
